產品介紹

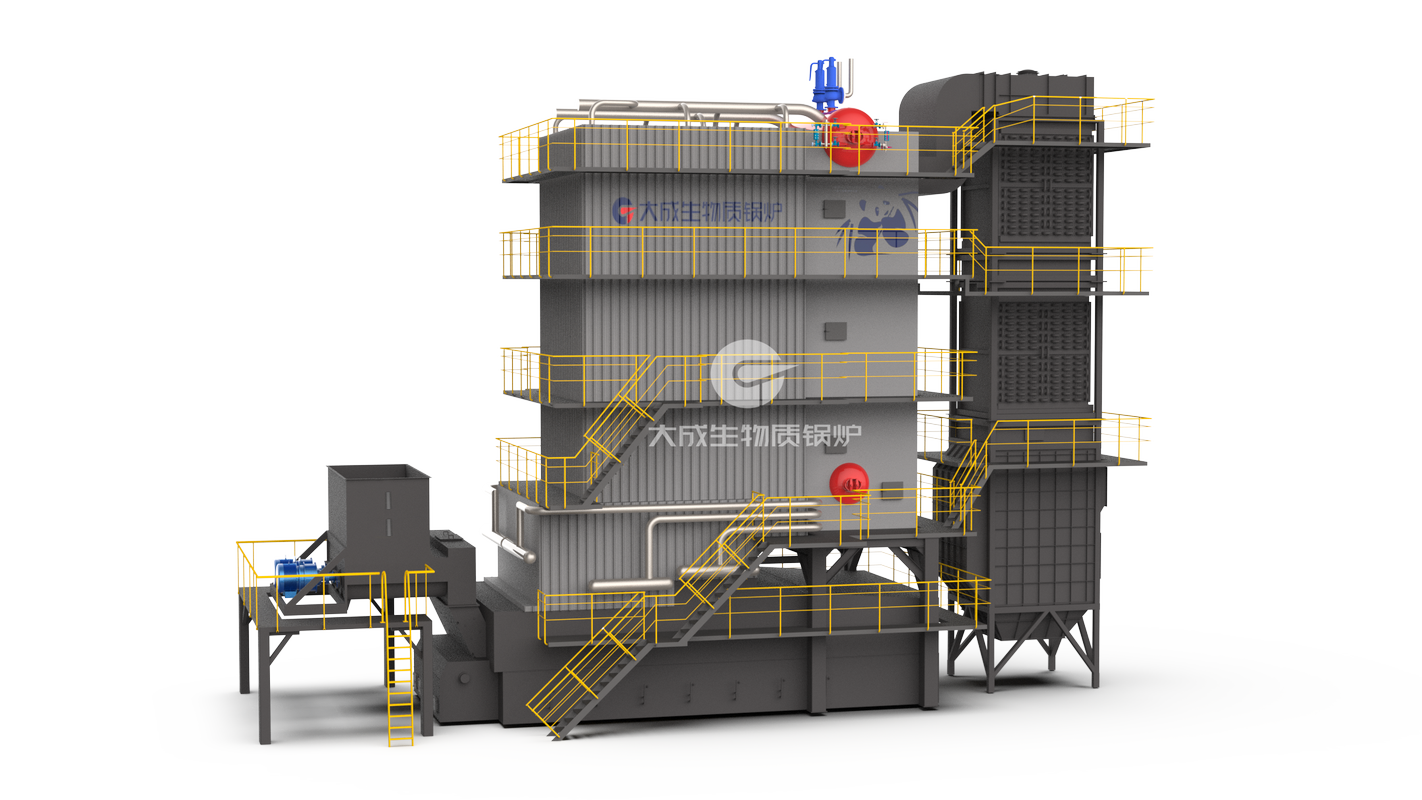

SHL型樹枝、秸稈燃料蒸汽鍋爐,鍋爐主機由爐排底座、多塊水冷壁鋼架、對流受熱面本體幾大部分組成,到達現場在再進行組裝。采用雙鍋筒橫置式結構布置,針對燃料水分高低,燃燒設備為鏈條爐排或往復爐排,本體上下鍋筒之間布置有密集的對流管束作為對流受熱面。燃料在爐膛內燃燒,水冷壁受輻射熱加熱,產生的高溫?zé)煔庥上轮辽隙嗷爻虣M向沖刷對流管束受熱面后從本體頂部引出,經省煤器、空氣預熱器使得煙溫降低后,經除塵器后到煙囪排出。

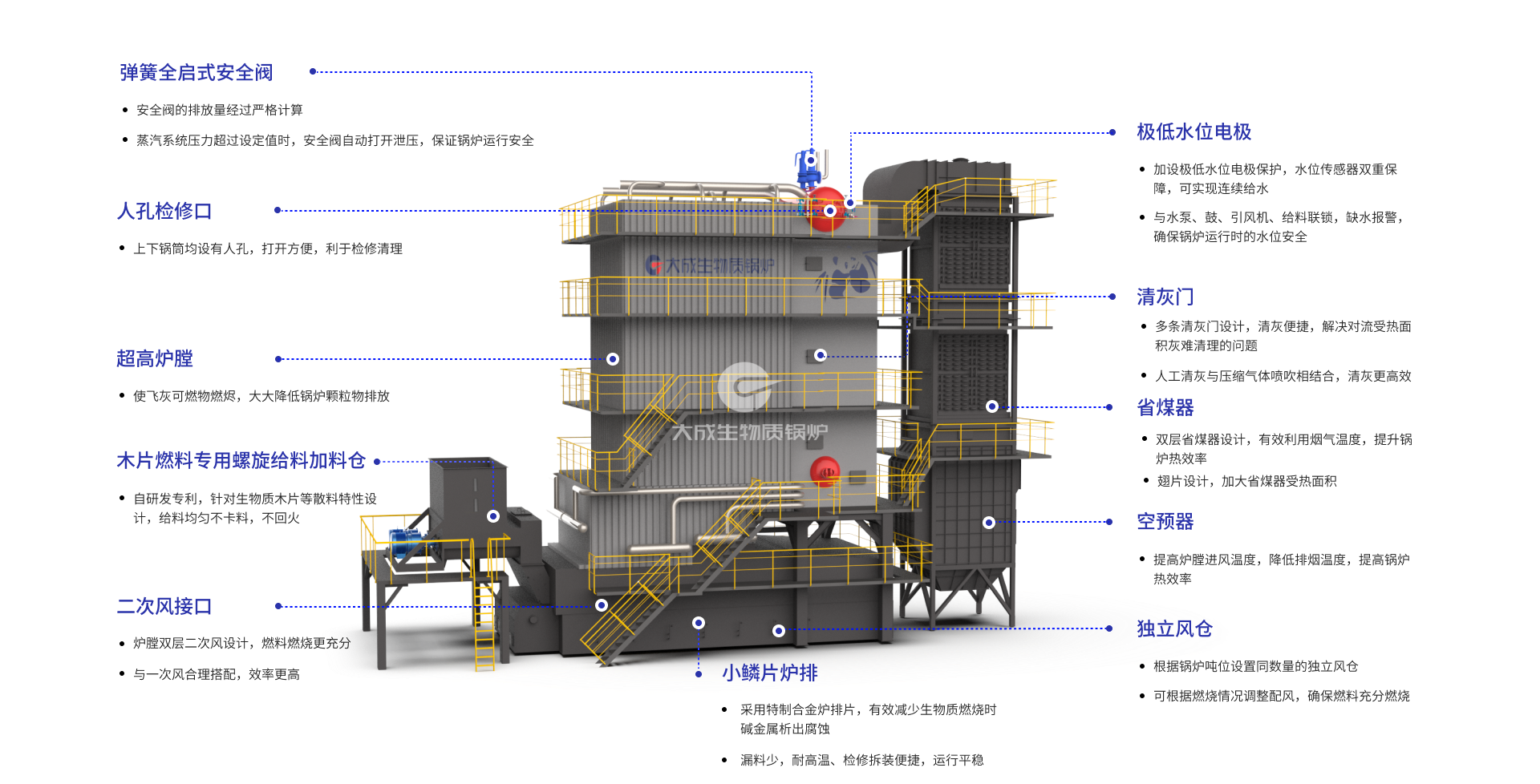

鍋爐結構:臥式雙鍋筒、縱置式布置結構

產品介紹
產品優勢
智能控制
  • 采用PLC、DCS一鍵啟動操作,鍋爐可實現全自動無人操作運行,給料、配風、給水、出渣都是自動運行。
  • 實時檢測:爐膛溫度、爐膛負壓、排煙溫度、氧含量、鍋爐出口壓力、鍋爐出口溫度、給水流量,鍋爐故障自動報警。
  • 爐排風室定時自動放灰(用氣缸代替人工放灰)
低碳環保
  • 生物質燃料是全世界公認的“零”碳排放燃料;
  • 粉塵排放<10mg/m3、NOx<100mg/m3、SO2<20mg/m3、排煙黑度≤林格曼1級別。
安全可靠
  • 采用雙沖量連續水位控制系統,確保鍋爐水位始終處于正常;
  • 配備DAS采集系統,實時檢測鍋爐運行測點信號,任何異常自動報警,確保運行安全。
高效節能
  • 生物質燃料來源廣泛,價格實惠,相比天然氣便宜許多;
  • 鍋爐本體采用多回程結構,使熱量能夠充分轉換,熱效率高達87%;
  • 配置余熱回收裝置,大大降低燃料成本;
  • 雙層二次風,精準配風,過量空氣系數低,鍋爐熱效率高。
系統流程圖
給料出渣系統流程
皮帶輸料
爐前給料機構給料
燃料被送入燃燒室充分燃燒
螺旋式出渣機
煙氣系統流程
燃料在爐膛燃燒產生的煙氣經過鍋爐四回程
省煤器 鍋爐煙氣出口
空氣預熱器 干式除塵器
煙囪 引風機 布袋除塵器
鍋爐房布置圖
生物質鍋爐選型
鍋爐型號 燃料 燃料水分 蒸發量/功率 爐型 壓力
蒸汽鍋爐 顆粒、木片 ≤35% 6~60t 鏈條爐排 1.25~2.5MPa
樹皮 ≤60% 6~60t 往復爐排 1.25~2.5MPa
有機熱載體鍋爐 顆粒、木片 ≤35% 700~21000KW 鏈條爐排 0.4~0.7MPa
樹皮 ≤60% 700~21000KW 往復爐排 0.4~0.7MPa
